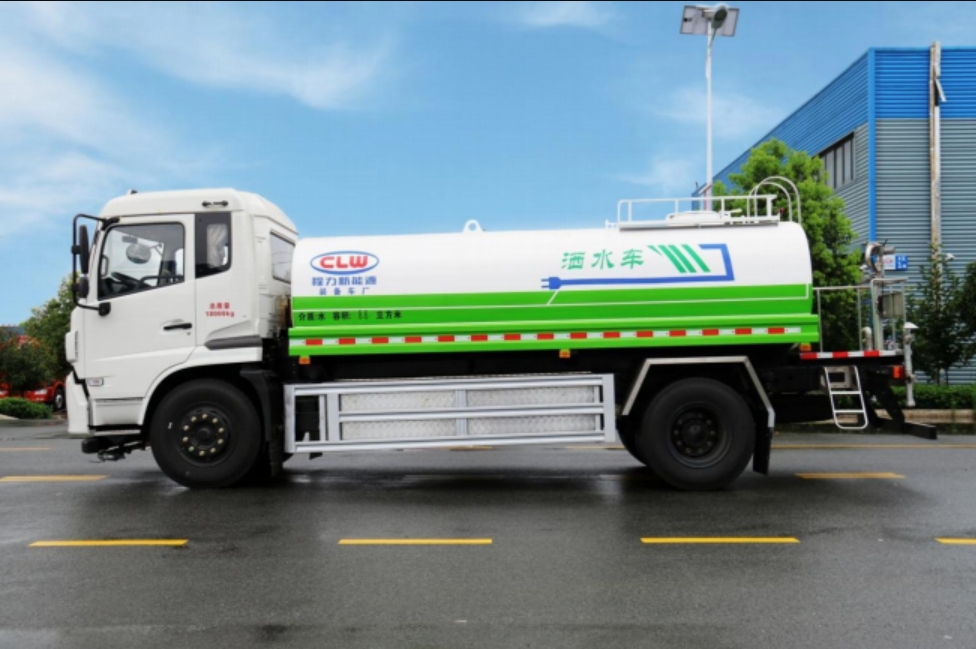

東風天錦CL5182GSSBEV 型純電動灑水車
所屬型號 新能源灑水車
聯系人：蔣經理
手機：132-9726-8109
微信：132-9726-8109
地址：湖北省隨州市南郊平原崗程力工業園
優惠活動：5千－5萬
PRODUCTS TITLE
CL5182GSSBEV 型純電動灑水車
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的 內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的 擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可 以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。
東風純電動灑水車基本參數：
東風 11 方純電動灑水車整車型號 CL5182GSSBEV,底盤型號：DFH1180BEV1,4500mm軸距，磷酸鐵鋰電 池，永磁同步電機，整車電量 210kwh，充電時間 2h，滿載工況行駛里程 300km。
上裝容積 11 立方，罐體采用 Q235 優質碳鋼材質，鋁合金后平臺、鋁合金側防護、后防護裝置材料 為 Q34**，60-90 灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可 達 35 米以上。
車型基本參數表
公告型號 | CL5182GSSBEV 型純電動灑水 車 | 外形尺寸 | 8200X2500X3200 | |
底盤型號 | DFH1180BEV1 | 上裝容積 | 11 方 | |
總質量 | 18000KG | 上裝電動機額定功率 | 30KW | |
整備質量 | 9420KG | 上裝每小時消耗電量 | 20KWH | |
軸距 | 4500MM | 建議充電樁功率 | 120KW | |
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約 2 小時 | |
軸數 | 2 | 底盤滿載續航里程 | 300 KM | |
底盤電機**功率 | 160KW | 電池類別 | 磷酸鐵鋰電池 | |
電池組額定電壓 | 608V | 電池品牌 | 寧德時代 | |
電池電量 | 210KWH | 燃料種類 | 純電動 | |
1 產品簡述
1.1 產品簡述
純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器 三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器 通過傳動軸直接傳動。
1.2 使用場景
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也 可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
2 產品性能特點
2.1 底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、 可靠性高。其具備如下特點：

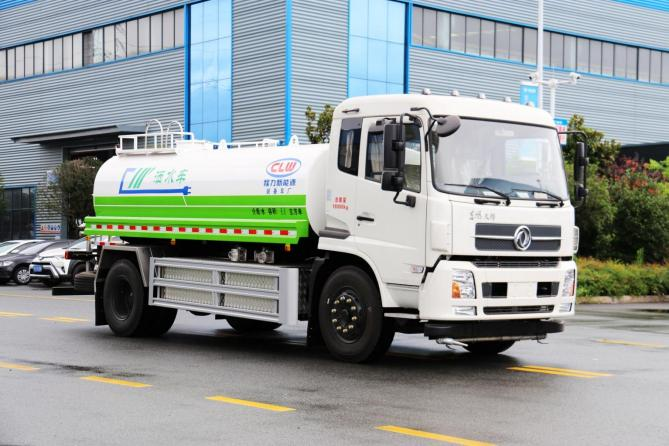

CL5182GSSBEV 型純電動灑水車
( 1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、 儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為 18000kg；
(4) 搭載 210kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電 池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
2.2、整車性能特點
( 1) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
(2) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機 取力傳動；
(3) 前沖圓錐噴嘴， 自動**，操作方便靈活沖洗路面寬度可覆蓋 8 條車道；后灑圓柱噴 嘴，噴出均勻的扇形水霧，寬度可到 10m ，能有效抑制路面灰塵；
(4) 360 °旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過 38 米；
(5) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
3 產品主要技術參數
3.1 底盤基本參數表
底盤公告號 | DFH1180BEV1 | 電機類型 | 永磁同步電機 | |
底盤尺寸 | 7850*2500*2840 | 電機額定/峰值功率（kW） | 80/ 160 | |
軸距 | 4500 | 電機額定/峰值扭矩（Nm） | 600/ 1100 | |
前/后懸 | 1430/ 1920 | 電機額定/峰值轉速 | 3473/8700 | |
前/后輪距 | 1920/ 1880 | 電機冷卻方式 | 水冷 | |
二 類 底 盤 整 備 質 量 （kg） | 7400 | 電池電量（kWh） | 210 | |
**總質量 | 18000 | 電芯類型 | 磷酸鐵鋰 | |
**車速（km/h） | 89 | 溫控系統 | 標配加熱帶 | |
續駛試驗里程 | 300 | 車架幅面尺寸 | 80 | |
充電時間 | 1.5-2 小 時 180A | 車架寬度 | 250 |
直流充電 | ||||
0-50km 加速性能 | ≤9.2 | 前板簧 | 8 | |
駕駛室 | D530 平頭半排駕 駛室 | 后板簧 | 10+8 | |
乘載人數 | 3 | 減震器 | 雙向筒式減震器 | |
輪胎規格 | 10.00R20 18PR | 前橋 | 6t 前橋 | |
方向機類型 | 循環球式 | 后橋 | 16t 單減 | |
方向助力型式 | 電控助力 | 駐車制動器 | 彈簧儲能斷氣制動 | |
制動型式 | 雙回路氣制動 | 空調 | 單冷空調+PTC 暖風 | |
行車制動器 | 前后鼓式制動器 | 安全配置 | ABS |
3.2 專用參數表
罐 體 參數 | 罐體厚度 /涂層 | 4.5mm/（罐體內部做防腐防銹涂層） | ||
罐體尺寸 | 4800×2100×1270 | |||
水罐公告有效容積/**容積（m3 ) | 8.736/ 11 | |||
罐體材質 | Q235 碳鋼（選裝不銹鋼罐體） | |||
上裝 電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用 參數 | 管路直徑 | 主管路 65# ，副管路 50# | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||
品牌 | 龍晟 | |||
型號 | 50/ 110 | |||
揚程 | 110m | |||
轉速 | 1480r/min | |||
水閥 | 氣控球閥 | |||
灑水寬度 | ≥16 | |||
3.3 整車公告參數：
【整車技術參數】 | |||||||
產品** | 程力牌 | 公告批次 | 337 | ||||
產品名稱 | 程力牌 CL5182GSSBEV 型純電動灑水車 | ||||||
總質量 | 18000 | 罐體容積(m3) | |||||
額定質量 | 8450,8385 | 外形尺寸 | 8200X2500X3200 | ||||
整備質量 | 9420 | 貨廂尺寸 | XX | ||||
額定載客(人) | 準拖掛車總質量 | ||||||
駕駛室準乘人數(人) | 2,3 | 鞍座**載質量 | |||||
接近角/離去角(°) | 16/11 | 前懸/后懸 | 1430/2270 | ||||
軸荷 | 6500/11500 | **車速(km/h) | 89 | ||||
備注： | 備注：ABS 型號:J ABS;ABS 生產企業:焦作博瑞克**技術有限公司 ;儲能裝置種類:磷 | ||||||
沖洗寬度 | ≥24 | ||||||
灑水速度（km/h） | 7~20 | ||||||
水炮射程 | ≥40 | ||||||
作業時間 | 1-2 | ||||||
罐體右側花灑 | 選裝 | ||||||
上下噴霧 | 選裝 | ||||||
卷盤 | 選裝 | ||||||
酸鐵鋰蓄電池 ;儲能裝置生產企業:寧德時代新能源科技股份有限公司 ;側后防護情況 : 側面防護裝置材料采用鋁合金 100,連接方式為螺栓連接,后防護裝置材料為 Q34**,連 接方式為螺栓連接,后部防護裝置的斷面尺寸為:60×120(mm),離地面高度 460mm;罐體 有效容積(立方米)、罐體外形尺寸:罐體有效容積:8.6 立方米,運輸介質 : 水,介 質密度:1000 千克/立方米,罐體外形尺寸(長×長軸×短軸): 4800×2100×1270;專 用功能及裝置:專用裝置:罐體,灑水系統,主要用于園林綠化灑水及路面灑水 ;其他說 明:電機的額定/峰值功率分別為:80kW/160kW; | ||||
【底盤技術參數】 | ||||
底盤型號 | DFH1180BEV1 | 底盤名稱 | 純電動載貨汽車底盤 | |
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | |
軸數 | 2 | 輪胎數 | 6 | |
軸距 | 4500,4700 | |||
輪胎規格 | 10.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR | |||
鋼板彈簧片數 | 8/10+8 | 前輪距 | 1900,1920,1940 | |
燃料種類 | 純電動 | 后輪距 | 1860,1880 | |
排放依據標準 | ||||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | |
TZ370XS-LKM1103 | 蘇州綠控傳動科技有限公司 | 0 | 160 | |
4 產品主要結構

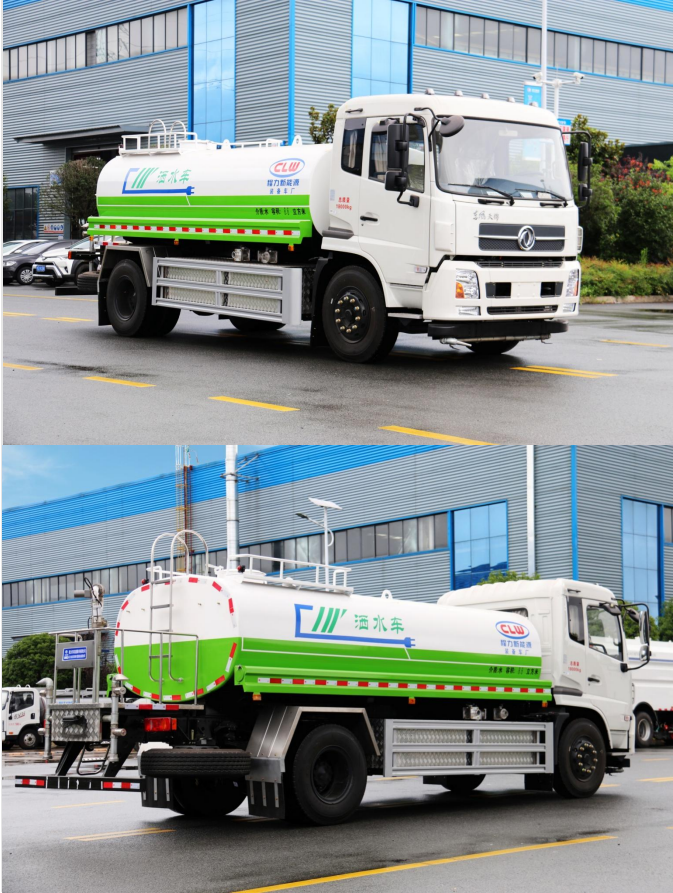

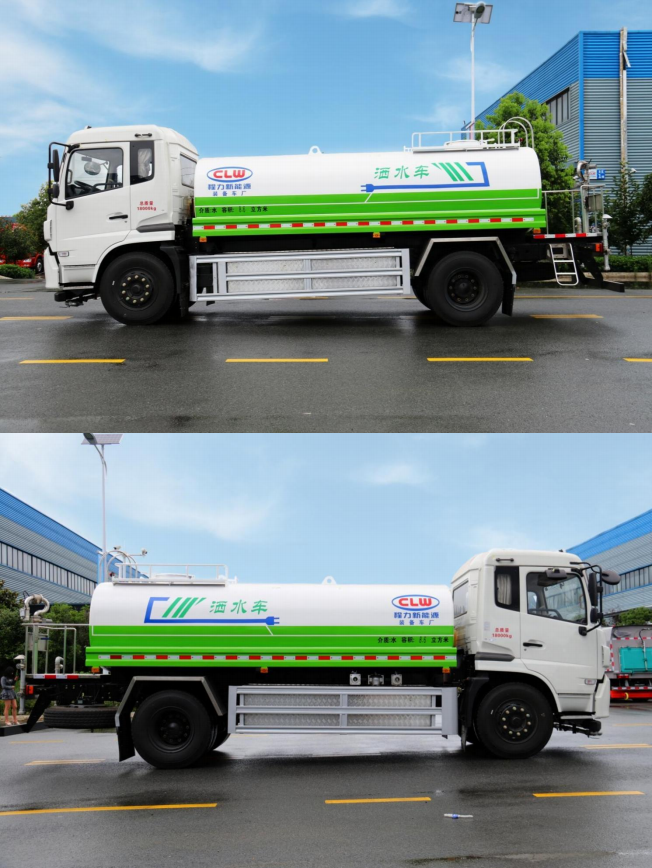

CL5182GSSBEV 型純電動灑水車
4.1、整車基本結構分解

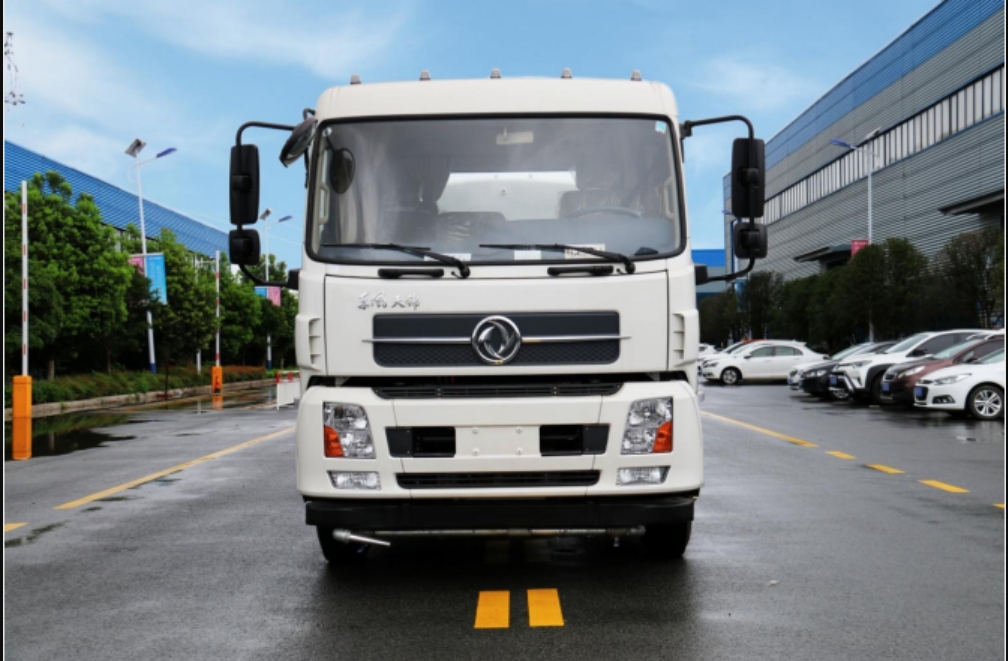

CL5182GSSBEV 型純電動灑水車
4.2、整車基本配件圖解
作業監控顯示屏：可監控后平臺電子高炮的工作狀 態。 |
| |
左右箭頭指示燈**器：**左右箭頭燈、**示燈 |
| |
駕駛室**器：**車輛灑水功能 |
| |
氣控閥 |
| |
**器保護罩 |  |
氣泵電機 |
| |
水泵、水泵保護罩 |
| |
鋁合金側防護 |
| |
四通閥、 自排口、消防水栓 |
| |
充電插口 |
氣動球閥 |
| |
作業監控?cái)z像頭以及**示燈 |
| |
電子高射水炮 |
| |
后灑 |  |
CL5182GSSBEV 型純電動灑水車

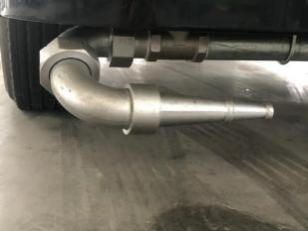

前對沖 |
|

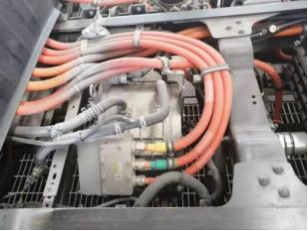

電機 |
|
電池 |
